IC卡脱机型门禁一体机方案
新闻来源:    点击数:2393    更新时间:2014-5-29 17:14:34    收藏此页

系统概述
               随着高科技的蓬勃发展和信息产业的日异革新以及网络的迅猛发展,智能卡技术已被社会的各行各业所接受并应用,其中非接触式智能化门禁管理系统已经走进了人们的生活, 因其技术的先进、使用的便利、保密安全等特性越来越广泛地应用在各个领域,为适应信息的时代需要, 作为跨世纪使用智能化管理系统,如何实现智能化建筑和公共场所的管理控制,必须在功能上满足当前和未来发展的需求, 以满足文化和经济发展的需要。
            感应式IC卡出入管理控制系统(简称智能化识别控制管理系统),具有对门户出入控制、人员考勤管理、实时监控、保安防盗报警等多种功能,它主要方便内部员工出入,杜绝外来人员随意进出,既方便了内部管理,又增强了内部的安保,从而为用户提供一个高效和具经济效益的工作环境。
            感应式IC卡出入管理控制系统,在功能上实现了通讯自动化(CA)、办公自动化 (OA) 和管理自动化 (BA), 以综合布线系统为基础,以计算机网络为桥梁,全面实现对通讯系统、办公自动化系统的综合管理。
            该智能化识别控制管理系统是为了有效的控制人员的出入,并且记录所有出入的详细情况,来实现出入口的方便、安全、快捷的管理,包含发卡、出入授权、实时监控、出入查询及打印报表等;该系统作为一项先进的高科技技术防范和管理手段,在一些经济发达的国家和地区已经广泛应用于科研、工业、博物馆、酒店、商场、医疗监护、银行、监狱等,特别是由于系统本身具有隐蔽性、安全性、管理性、及时性等特点,已经在许多领域的应用越来越广泛,该系统不仅具有安全性,同时提高了管理效率,提升了单位形象。
一、系统建设基本目标
: 智能化识别控制管理系统是建立在先进的计算机技术、通信技术及非接触式IC卡技术之上,为出入控制提供安全、方便的管理。并在单位场所内做到统一管理,统一建设,实现一卡在手管理无忧,针对具体目标为:
• 持有效卡人能很方便地进出门道。
• 无卡或持无效卡的人不能进出门道。
• 出现异常情况有紧急应对措施。
• 支持可通过电脑软件方便设置用户使用的基础信息。
• 支持有效卡在设定的开门时长、卡类、机器运行模式等。
• 支持管理人员能随时控制每张卡的进出权限,可控制什么人在可进入哪道门,可依据权限设定。
• 产品使用的安全性要高,使用提示信息丰富,需要防破坏性提醒功能。
• 经济合理的运营成本。
二、系统设计所遵循的主要规范:
•《国际综合布线标准》    ISO/IEC11801
•《民用建筑电气设计规范》JGJ/T 16-92
•《中华人民共和国安全防范行业标准》 GA/T74-94
•《中华人民共和国公共安全行业标准》 GA/T70-94
•《监控系统工程技术规范》 GB/50198-94
三、系统的功能和作用:
             脱机型IC卡门禁一体机是IC卡一卡通系统的子系统之一,同时也是综合保安系统的重要组成部分,其设计之主要目的是为实现人员出入权限控制。当人员进门时只需持卡靠近读卡器进行读卡,读卡器接触到卡片信息后,门禁控制器首先判断该卡号是否合法,如合法则发出“滴”一声,绿灯点亮,同时开锁,并将该卡号、日期、时间等信息保存以供查询。否则门不打开,红灯亮,蜂鸣器发出“滴滴”两声。可以大大树立各种公场所规范化管理形象,提高管理档次,同时规范化内部的管理体制。
            一张感应卡可以代替所有的大门钥匙,且具有不同的通过权限,授权持卡进入其职责范围内可以进入的门,可以将不受欢迎的人员拒之门外,例如可以杜绝传销、保险等行业的业务员在未经许可的情况下擅自闯入您的私有场所,干扰您正常的管理秩序。
            如果人员的感应卡遗失了也可以在设备上即时挂失,这样即使其他人捡到了该感应卡也无法进入场所,这样相对与普通机械锁要方便得多,您不必为了安全起见重新换锁,为每个人重新配钥匙。对于离开的人员感应卡采用禁用的方式,该人员以后都无法进入场所进行窃取或破坏等报复活动,如果您不采用感应卡门禁管理方式,您恐怕为了以防万一必须多次更换大门的锁。
四、系统设备的主要组成模块
• 感应卡:存储用户的不可复制和解密的卡号。
• IC卡脱机门禁控制器:核心控制中心,可进行修改编程密码、注册卡片、注册密码、删除注册卡、删除密码、设置开门时间、设置机型模式(写卡模式或读卡模式)等功能 。
• 读卡器:通过射频感应工作原理,识别感应卡内置加密卡号(需要出门刷卡时选配,与控制器配套使用)。
• 安防通讯转换器:门禁机与电锁之间通过安防通讯转换器实时通讯通讯协议校验检测,完全杜绝传统产品剪线开锁的弊端,大大提升了整套系统的安全性(可选)
• 控制电源:提供系统运作电源和电锁的执行结构的电源供应,两路电源输出,一路给控制器和读卡器供电,一路给电锁供电;且支持双路互锁保护,即防止主控电源异常后,电锁电源持续工作而引起打不开门。
• 电锁:直接控制门的开关,电动执行机构。
• 出门按钮:使用按钮开门,出门可设定为按按钮出门。
• IC卡写卡器:IC卡授权加密和写入卡的信息使用,与管理软件配套使用,可以写入卡的有效信息(可选)。
• 管理软件:设置管理卡、用户卡、通用卡信息;通过配套的写卡软件直接写入机器密码,用户卡使用门的权限、可设定开门的时长和机号、对应的门的地址信息(可选)

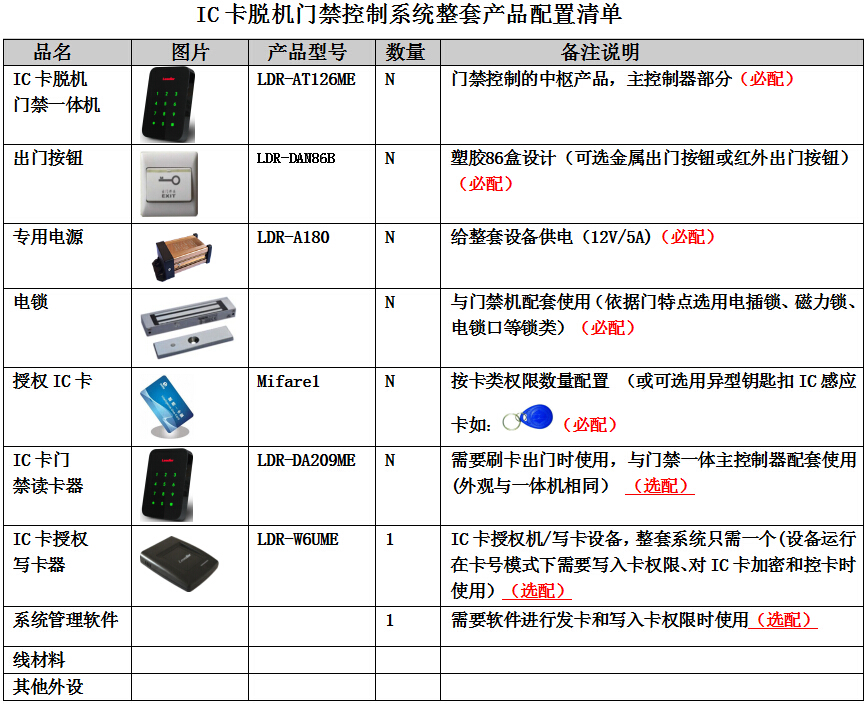

五、IC卡脱机型(无记录型)门禁一体机


五、门禁系统主要组件介绍



1、特点概述:

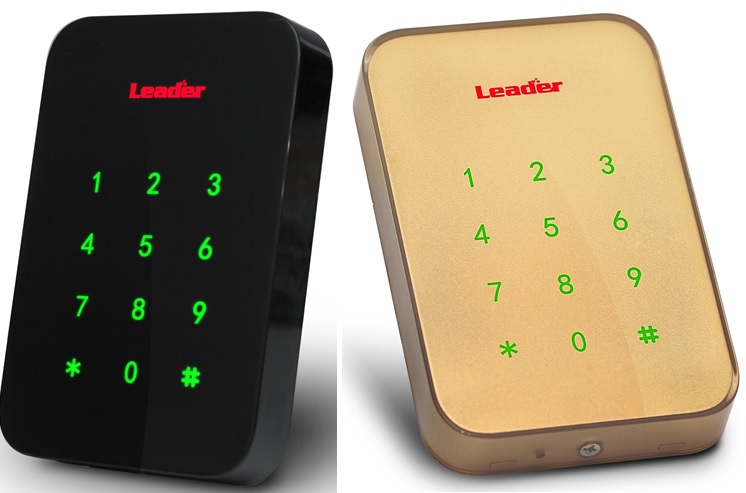

带按键型,外盖为超薄纯平一体化流线型流行时尚元素设计,特殊材质,超质感外观,高端大气上档次。
机壳模具一体化成型,具有防水,防尘适合复杂环境下应用。
全触控按键操作,logo部分可依据控制要求显示不同的颜色,作为刷卡提示指示灯;按键和指示灯上电后彩光透衬,交互辉映,非常美观大方,产品档次更高。
支持模式切换:支持两大模式使用,可以依据客户的实际需求在设备上直接切换选定使用。
支持读卡模式:读IC卡的物理卡号,直接在机器上进入编程模式进行注册、登记、删除等功能
支持写卡模式:通过我公司的写卡授权机授权机,结合配套的软件直接进行写卡使用,一张管理卡对应写入对应的普通用户卡 ,只要管理卡在指定的设备上直接刷卡后,普通用户便可直接在设备上刷卡进门,无需每张卡在N台设备上进行登记,物业或管理部门可轻易实现直接在办公地点进行发普通卡,在增卡时无需跑到没台已经安装的设备上进行登记注册,同时如产品碰到产品更新换代、移机会或拆迁,只需将原有的管理卡在指定的门禁设备上刷卡后,用户卡便可以直接使用,无需再重新注册登记,大大节约了物业和管理部分的时间,提高了管理效率,方便了客户的使用。
超大容量用户卡权限,注册权限达40000张卡,充分满足大用户群体的现场使用。
允许接入一个WG格式的读头,可实现双向刷卡,可实现一道门的进出刷卡开门,大大方便了用户对安全性的使用需求。(传统脱机门禁一体机大多可实现进门刷卡出门用出门按钮开门,属于单一一种模式控制门)
支持开门方式:刷卡开门,密码开门;预留RS485接口(可定制RS485通讯)
2、特色安全功能:
门禁设备在写卡模式下,可以设置管理卡、用户卡、通用卡信息;通过配套的写卡软件直接写入机器密码,用户卡使用门的权限、用户卡使用的有效期限,可设定开门的时长和机号、对应的门的地址信息,非常适合大型智能小区和智能大厦场所的应用。
门禁机内置轻触防拆开关,一旦人员破拆本机,设备本身便发出报警声音,大大震慑了破坏人员。
门禁机与电锁之间通过实时通讯协议检测校验 ,通过一个安防通讯转换器将电锁和机器设备进行连接通过协议进行实时通讯(转换器体积非常小,可以固定在电锁位置或直接放入86盒内);电锁只默认接收到的协议信号,就算机器设备被外来人员恶意破拆将线路剪断,同样也开不了门(而市面上传统的产品,只要将机器设备拆开将控制线剪断门便可轻易开启);颠覆了传统,充分扭转了人们对传统脱机一体机使用不安全性观念,历史性的改变了人员对传统脱机们门禁一体机的认知度。
安防通讯转换器为用户对产品安全级别较高时选配,为可选设备,视用户对对产品的安全级别要求进行选配, 如不需要可直接使用单一的门禁一体机进行控制门,用时选择非常灵活。
3、产品基本参数:
  是釆用先进的射频接收线路设计及嵌入式微控制器,结合高效译码算法,具有接收灵敏度高、工作电流小、单直流电源供电、性能高等特点
支持Mifare频率的13.56MHz非接触式射频(读IC卡号或序列号)
按键:全触控按键,上电后彩光透衬
具有功能:修改编程密码、注册卡片、注册密码、删除注册卡、删除密码、设置开门时间、设置机型模式(写卡模式或读卡模式)、恢复出厂设置、 门铃输出、门磁等功能
可外接一个WG格式的读头或出门按钮 (可选)
注册权限:40000张卡
预留RS485接口(可定制RS485通讯)
工作电压 DC12V
工作电流 ≤100mA
工作环境 -15℃~70℃
感应距离 5~10CM
开锁类型:常开、常闭可选
控制门数:1道(可实现进出刷卡)
指示灯:电源和刷卡指示灯为LOGO部分一体提示
读卡类型 Mifare1 ,IC
支持开门方式:刷卡开门,密码开门;
外观尺寸:113mm*75mm*16mm  (外观颜色可选,黑色、银色、豪金色可选)



※ 控制电锁类型的选配:
     选配哪种类型的控制锁, 主要是依据控制哪种类型的门而定。双开(可内开也可外开)玻璃门最好用电插锁,公司内部的单开(只能内开或者只能外开)木门最好是用磁力锁,磁力锁又称电磁锁.磁力锁锁体安装在门框上部,有些人会觉得不是隐藏安装,不美观,其实国外都是这么用的,国外磁力锁的使用要多于电插锁,磁力锁的稳定性也要高于电插锁,不过电插锁的安全性要高。电锁口是安装在门侧和球形锁等机械锁配合使用的,安全性不高,而且布线不方便,但便宜,不建议采纳。小区用最好是购买磁力锁和电控锁,电控锁噪音比较大,一般楼宇对讲配的的都是电控锁。但不管选用什么锁都要注意防雨,其他还有很多不太普及的电锁,不建议采用,因为生产规模有限,应用案例太少,产品不成熟,建议少用。例如市面有一种停电关的电插锁,这种锁能满足客户停电后,门依然关闭的要求,但是不符合消防要求,验收时可能通不过,而且其对门框的厚度是有要求的,安装起来会有意想不到的麻烦.所以还是少向客户推荐的好。
1、电插锁介绍 (LDR/ EC200B通电上锁)
产品功能与应用
产品功能:通电、磁感应上锁,实现智能大厦、办公大厦、小区等出口进出权限管理
适用范围:适用于任何有框门(木门、金属门、防火门、消防门),未包边玻璃门或内推门,须选择相应配件。
认证等级:欧盟CE认证、公安部认证
质量保证:厂家三年质量保证(人为、不可抗力除外)



产品参数
工作原理: 通电、磁感应上锁、断电开锁
工作电压: 12V DC ±15%
工作电流: 350mA
功率: 4.5W
工作温升: ≤ 常温 +15℃
侧向抗拉力: 1000公斤级
工作寿命: 60万次
环境温度: -20~55℃
锁体材质: 锌合金、紫铜漆包线、铝合金
装饰面板材材质为不锈钢;磁扣板材质为铝合金
产品规格
锁体尺寸: L200×W35×H38 (mm)
装饰面板尺寸: L210×W40×H0.8 (mm)
磁扣板: L100×W30×H3 (mm)
锁舌尺寸: Φ15X14.5 (mm)
净重(公斤/把): 0.75公斤/把
总重(公斤/箱): 15公斤/箱
安装类型:单门、嵌入式安装(暗装型)
开门角度: 180度
1、电插锁的基本选购常识
           首先,锁面要有金属光泽,不能有明显的划伤,待机电流300mA左右,动作电流要低于900mA,长时间通电后,表面略热,但不至于烫手.电插锁弹起的力度要充分,压下去后锁头能自动弹起而有力。最好能进行4000次通断测试.如发现过程中锁头无力,或者弹起不到位,或者弹不起来,视为不合格。是选购两线的还是多线的电插锁呢?多线的电插锁是带单片机控制的,电锁的运行电流受单片机智能控制,锁体不会太热,而且具备延时控制功能和门磁检测功能。延时控制功能可以适应地弹簧不好的门使用,门磁监控功能可以为控制器提供门开闭状态的实时监控功能。虽然这些功能你未必用到,但是有单片机控制的电锁和无单片机控制的电锁品质和稳定性的档次是不在一个层次上。所以建议您不必省一点点钱。两线的电插锁,内部结构非常简单,只是一个电流驱动电磁线圈的机构,工作电流大,发热严重到一定时候会损坏电锁.不建议采用。
1.1、磁力锁介绍:(LDR/MC270H明装型)



产品功能与应用
磁力锁配套电锁电源、门禁机(一卡通系统、门禁系统、楼宇系统)、出门开关、遥控器等产品配套使用,实现出入口控制管理。
适用范围:磁力锁广泛应用于各类花园与小区出入口,适用于外开门、内开门(配套辅助支架与支架)与未包边的玻璃门(配套辅助支架实现90度外开门)。
适用于单门结构的金属门、木门、不锈钢门、防火门、消防门等。
认证等级:欧盟CE认证、公安部认证
质量保证:厂家三年质量保证(人为、不可抗力除外)
技术参数
◆ 工作原理:通电上锁、断电开锁
工作电压:12V DC / 24V DC ±10%
工作电流:500mA / 250mA
功 率: 6W
工作温度: ≤ 常温 +15℃
抗拉力: 250公斤级
工作寿命: 100万次
环境温度: -20~55℃
电 路: 内置电压和电流保护
锁体材质: 硅钢片、紫铜漆包线、铝合金
吸附板材质: 电工纯铁
产品规格与安装
锁体尺寸: L253×W48×H26(mm)
吸附板尺寸: L185×W38×H11.2(mm)
出线孔中心位(mm) :距离锁体的最右端55mm
净重(公斤/把): 1.96公斤/把
安装类型 : 单门、明装型
开门角度 : 90度
电磁锁的基本选购常识
    外观要精致,表面不能有明显划伤或者锈迹,磁力锁的关键是要看他的耐拉力,这个需要专业的设备才测量出来,所以只有安装好后,用手突然用力的方式拉一拉,拉不开视为正常,但是要注意安装电磁锁锁体吸合要吻合,吸铁不要安装得过紧,否则会影响耐拉力。
※1.2、电锁口介绍:



产品功能与应用:
搭配机械锁配套使用,实现智能控制与手动开启双开门工作模式。
断电上锁、通电开锁,保障财产安全,配套机械锁使用,在紧急情况下,可通过机械锁打开,满足消防要求。
应用范围:应用于90度开木制门
产品参数:
工作原理:断电上锁、通电开锁
工作电压:12V DC ±10%
工作电流 :240mA
功率:3W
工作温升:≤ 常温 +5℃
抗拉力: 250公斤级(600磅)
工作寿命:60万次
环境温度:-20~55℃
锁体材质:锌合金、紫铜漆包线
面板材质:锌合金
产品规格:
锁体尺寸 :L149 X W28 X H35 (mm)
面板尺寸:L149 X W28 X H3 (mm)
锁口尺寸:L29 X W17 X S11 (mm)
净重(公斤/把) 0.37公斤/把
安装类型:嵌入式安装

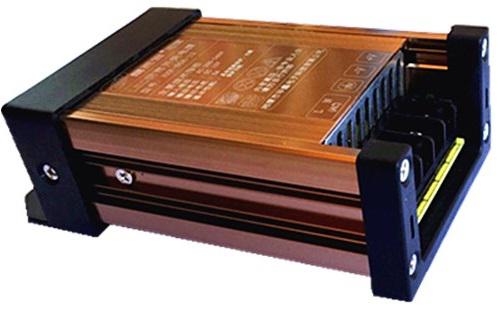

2、门禁专用电源:



产品功能与应用:适用于各类电锁、各类控制器、各类门禁系统
技术参数
AC-DC开关电源;
DC12V/5A ;
超薄小体积120*35*70mm;
美观精巧,黄金属质感更佳
滑盖板设计,防水,放尘、防触电设计,安全性抗干扰性更佳;
全球输入电压:AC100-240V;•额定输入频率:50/60HZ;
多功能保护:OVP/OCP/OTP/SP;•空载功耗:〈3W;
平均无故障率:3~5万小时;•工作环境:-15℃ ~50℃;
存储环境温度:20℃~85℃;
PF值:0.55~6;
EMC/EMI标准:依据GB9254/EN55022/EN55024 A级设计;
高效率>85%;(提醒:开关电源的性能指标、耐用性、抗干扰性、稳定性。可靠性均远远优于工业电源 )
3、开门按钮介绍:



产品功能与应用:电锁控制(电锁专用开关)
设备外观:光滑 手感好 豪华 上档次豪华型,主要用于门禁单向控制,出门使用;
设备尺寸:标准86底盒,86MM*86MM;
设备材料:采用优质进口不锈钢料,表面经过拉丝及喷油处理;
六、门禁系统施工及使用注意事项:
※ 配置门禁的主要注意事项
1、有多少个门需要安装门禁?
2、这些门的分布情况?(是否在同一楼层等)
3、每个门的材质?(属于防盗门还是玻璃门等)
4、单扇门的数量、双扇门的数量?
5、是否统一管理中心管理?管理中心的位置?
6、具体功能要求?
※ 施工注意事项:
1、在具体施工要求中所有布线,除按国家弱电布线标准外,选择线材时,最好用五类屏蔽线;而且线径不能小于1mm;同时尽量减少五类屏蔽线和强电走线一起;同时应该注意到电源的距离不能超过10米,如超过10米,必须单独供电。
2、供电电源选用性能好的稳压电源,纹波系数不大于10mV,输出功率不小于10W。
3、在使用多台单门机时,必须保证每张卡在每台单门机上的序号一致。
4、电锁的选择:铁门有铁门专用的电锁,该电锁一般是断电关闭,通电开锁,驱动时间为1~3秒,驱动电压12V,驱动电流最大瞬间电流约3安左右,所以门禁系统选择的直流电源必须是12V电流3A以上。木门和玻璃门也有相应的电锁,这些电锁驱动电压也是12V,驱动电流1A左右,所以选择的直流电源为12V/1A以上。如果要安装多道门,要么每个门配一个直流电源,要么选择电流较大的直流电源,满足驱动电锁要求。
5、需要注意有鞋电锁如玻璃门电锁,通电时关闭,断电时开门,门禁机接线时,要用常闭线输出(白色线)。
6、电锁安装时注意电源的两极,建议安装一个二极管,以消除电锁通断电产生的巨大干扰。二极管型号是1N4148,接法是电锁电源的+极接二极管-极,电锁电源的-极接二极管的+极。二极管上有一圈环的那端是-极。(二极管依据锁数量随机标配)。
※ 使用注意事项:
1、在第一次使用时须对控制器进行初始化,然后设置好对应ID号才能继续操作。
2、将有效卡下发出去时最好记录其有关信息(卡片序号及对应10进制内码),以备万一丢失卡片后能及时删除有效卡。
3、 丢失卡片后,可以按原先记录的卡片序号或卡片内码删除卡片。
