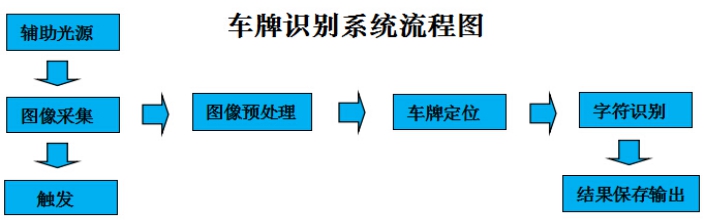

随着城镇化加速和人民生活水平的提高,小车加速普及,车位一位难求成为常态,停车场管理也面临全新难题,不仅大型商业停车场面临快速进场和收费难问题,普通小区也面临越来越多的临时车辆,也需要对临时车辆进行收费管理,以提高利用效率。作为迎来送往第一站的停车场扮演着更加重要的窗口角色。 车牌识别技术(License Plate Recognition, LPR)以计算机技术、图像处理技术、模糊识别为基础,建立车辆的特征模型,识别车辆特征,如号牌、车型、颜色等。它是一个以特定目标为对象的专用计算机视觉系统,能从一幅图像中自动提取车牌图像,自动分割字符,进而对字符进行识别,它运用先进的图像处理、模式识别和人工智能技术,对采集到的图像信息进行处理,能够实时准确地自动识别出车牌的数字、字母及汉字字符,并直接给出识别结果,使得车辆的电脑化监控和管理成为现实。 我公司识别核心汲取了国外及目前车牌识别算法的精华,并在此在基础上作了优化和改进,使得定位及识别的速度及准确性得到了很大的提升,特别是对光照的要求,因为过多地依赖环境无疑对安装及推广应用形成了障碍。由于安装位置的不固定性,车牌的反光,逆光,背光等因素将直接影响车牌的识别,改进过的算法对以上车牌的识别得到了很大提升。 DLL的集成识别模块形式和绿色免安装为客户集成带来了许多的便利,在线的及时学习及即时加入技术可以识别新的车牌汉字及即时提升识别的准确率。

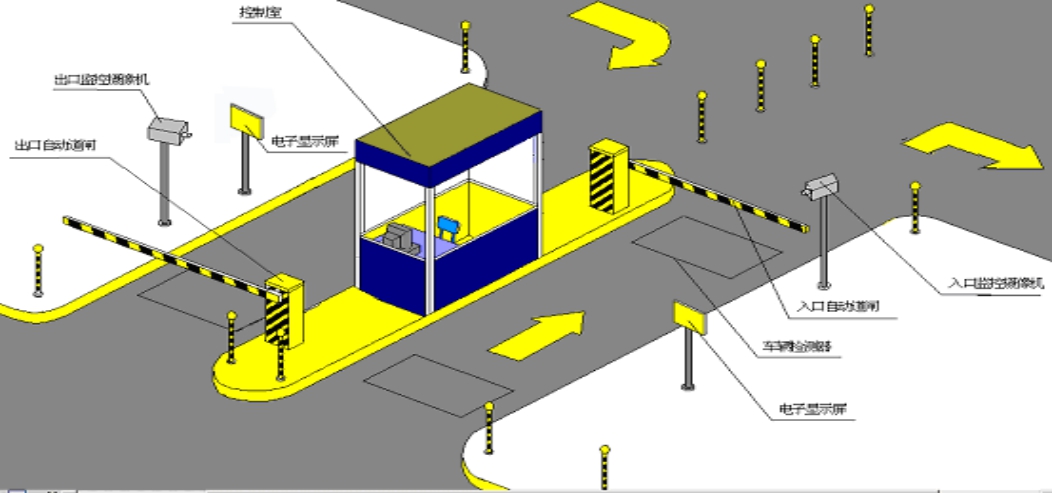

一、系统建设系统作业流程图:
针对停车场现场实际情况及要求,考虑安装一套完整系统,以实现车辆管理、收费、控制等功能。具体定位按现场情况安装,以满足业主需求为最终目的。系统实现功能流程如下: 说明: 1、车辆进入: 1.1、车辆驶入车牌摄像机抓拍区域,触发地感线圈。 1.2、语音播放识别出来的车牌,欢迎光临等提示语。 1.3、如果非满位或该车属固定车辆情况,闸机放行,同时记下车辆进入时间。车辆越过进口,驶入停车场内。 2、车辆离开: 2.1、车辆驶入车牌摄像机抓拍区域,触发地感线圈。 2.2、车牌识别系统自动抓拍车辆的的图像并识别出车牌识号,然后通过检索数据库得出车辆类别。 2.3、如果该车属固定车辆情况,闸机自动启竿放行。电脑调出该车入场时的抓拍图像,入场时间等。如果是临时停车,则车辆须暂停交费方能离开,这点和IC卡方案相同。如果车辆被列入黑名单,不管是临时还是固定车辆,闸机不会打开,同时系统都会发出报警信号,通知工作人员注意。 2.4、车辆越过进出口,驶入离开停车场,系统记下车辆离开时间。 二、系统基本功能及特点: 固定车辆全自动化管理,临时车辆半自动化管理,减少车辆通行时间,为车主争取时间,智能化管理 1、免去读卡器安装、维护带来的麻烦 2、车主无须担心用IC卡掉失造成的麻烦 3、减少工作人员,效率高。 4、省去IC卡的费用,同时无须担心IC卡不足的问题 5、有防抬杆、全卸荷、光电控制、带准确平衡系统的高品质挡车道闸。 6、可靠性和适应性的数字式车辆检测系统。 7、砸车装置可保证无论是进场车辆或发生倒车的车辆,只要在闸杆下停留,闸杆就不会落下 8、单台管理主机可支持三进一出(国内首创) 9、单通道最高可能支持三台摄像机(解决市场上喇叭口不能安装车牌系统的缺陷) 10、万能算法识别率可达99.9% 11、国内首创遥控收费功能 12、独特的车辆列队功能特色 13、灵活的计算规则 14、可支持LED屏广告推送功能 15、独特的无线车位显示屏设计 16、全数字高清车牌识别停车场系统 17、安防协会推荐产品 三、系统基本设施及特点:
1、全自动挡车道闸 1.1、特别设计一套卸荷装置,以防止外力损坏; 1.2、增设紧急手动装置,以防止意外事件的发生; 1.3、增设一套防砸车控制系统,确保车辆安全; 1.4、全电路无触点控制系统,确保车辆安全。 2、数字式车辆检测器 2.1、以数字量逻辑判断代替传统的模拟量开关判断,确保判断的准确性; 2.2、全天候性能设计,排除了外界环境变化对系统影响(天气变化、使用时间变化等); 2.3、感应量灵活调节,确保客户对不同车辆的判别要求; 2.4、快速反应设计,适应大车流量的运行系统; 2.5、智能逻辑判断,确保各类复杂组合的判断。 3、电脑 负责整个系统的控制和管理,包括车牌抓拍识别,起落闸竿。采用工控机,性能稳定,容易扩容。大容量内存和超大容量硬盘,使系统数据储存量达3年以上,采用Intel CPU 3.0GHZ 以上,使系统快速处理数据。 4、补光设备 光线不足的环境中必需使用补光灯。补光设备可选用LED灯或泛光灯。泛光灯单车道补光的功率≤150W, N个车道补光的功率≤N*150W。LED补光灯采用高亮发光二极管(LED)来制作的, 他有运行稳定,发热量低,低能耗,使用寿命长的特点。现在一般的使用的高亮发光二极管都是5mm。 5、车辆监控摄像机 全天候机24小时监控,采用1/2’ 高性能CCD,精确抓拍车辆图像,为系统提供高质量的图像以满足车牌识别系统需要,具备强光抑制功能,确保夜晚同标能拍摄到车辆的前景图像。

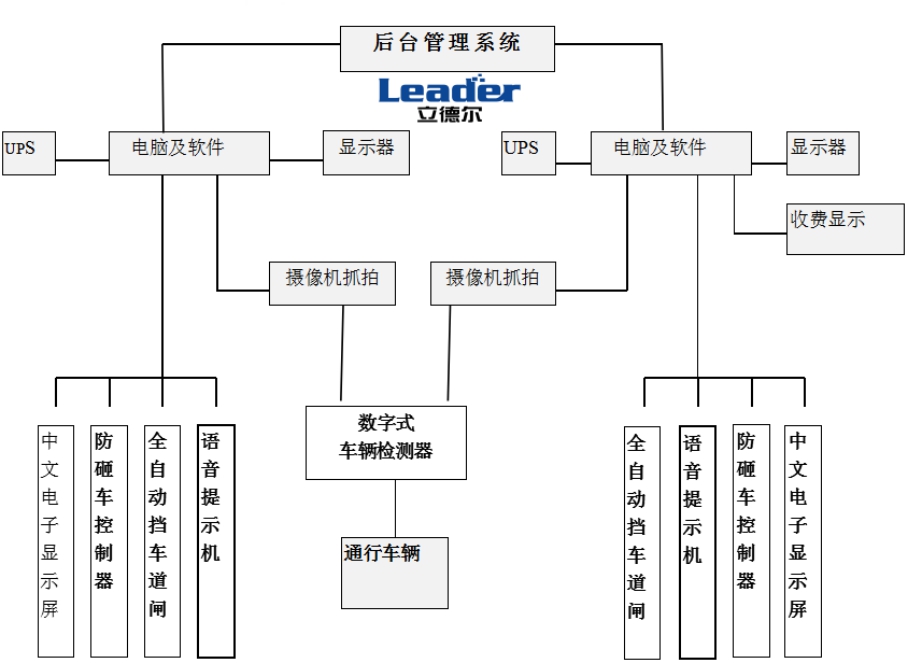

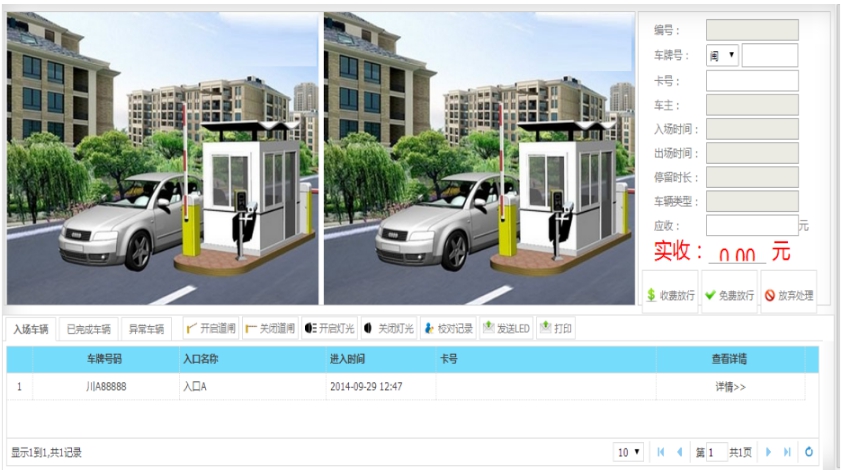

四、软件管理系统 1、系统管理流程图 2、系统软件组成 车牌识别系统+收费管理系统。 3、车牌识别系统 车牌识别模块属于纯软件识别方式,系统可根据车辆全景图片及特征图片,完成车辆特征的判断,结合触发机制,系统提供车辆行驶方向、经过时间、地点、车辆类型、车牌号码等基本信息。 4、车牌识别模块技术参数 4.1、视频触发捕获率: 监控区域内对5km/h~160km/h行驶的车辆图像捕获率达99%以上。 4.2、车辆号牌识别准确率: 白天车辆号牌识别准确率大于95%;夜间车牌识别准确率90%以上。 4.3、车牌捕获类型: 可识别02式牌照(GA 36.1-2001);92式牌照(GA 36-92);军车牌照;警车牌照;武警车牌照;港澳车内地牌照;使馆车辆等牌号。如出现新型车辆牌号,系统建设单位应免费升级软件。 4.4、车牌颜色识别 系统对彩色(要求颜色)及黑白车牌的颜色(不要求颜色)均能有效的识别。 4.5、升级 车牌识别模块可以动态地添加一些新的汉字,以提高程序的健壮及包容性,并且可以通过后台服务器进行升级。 5、收费管理系统 智能停车场系统采用车牌识别系统开发研制而成,它将计算机视觉技术、神经网络系统技术、机械、电子自动化设备、计算机以及智能卡技术有机的结合起来,从而对各类出入车辆进行有效的管理。 智能停车场系统软件是基于Microsoft Windows 2000、Borland C++ Builder 6.0、Microsoft IE 6.0平台开发而成的图形化中文版应用程序,采用稳定可靠的大型数据库软件Microsoft SQL Server 2000。 操作界面统一,全程在线帮助,超强的兼容性。车牌自动识别,实时监视,语音报价,个性化语音,车位提示,万能化收费标准,报表详尽(可打印输出四十种报表),车辆管理完善,自由组合权限控制。 部分界面:车牌自动识别算法可灵活挂接在各种需要车牌识别功能的管理系统中,从通常情况下考虑,管理软件具有以下功能:

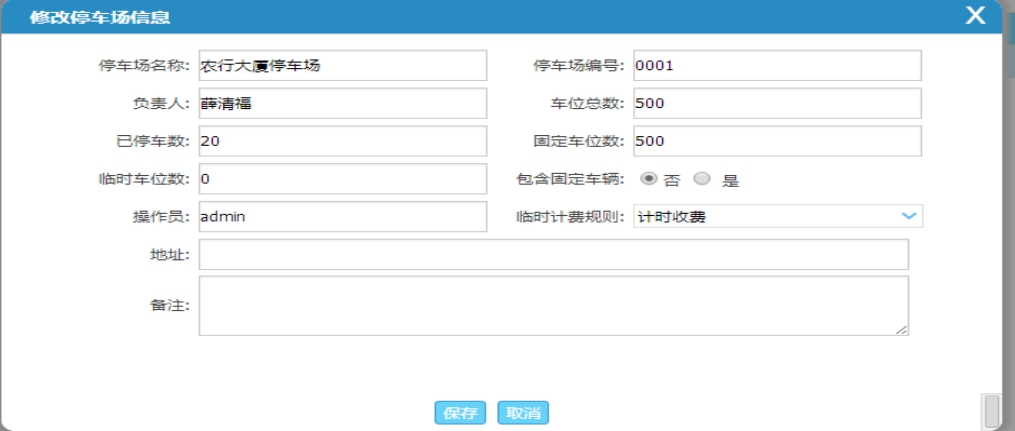

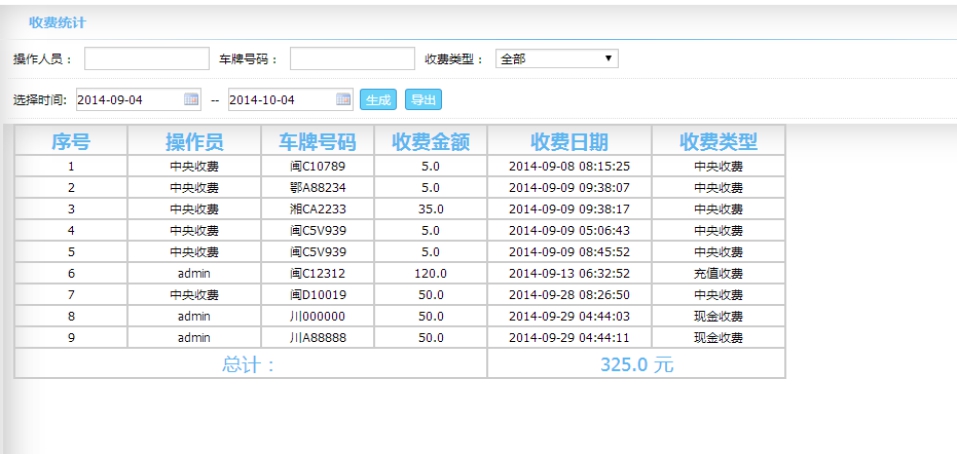

◆ 车牌识别:车牌的识别采用车牌自动识别算法技术,可实现全天候工作。采用纯视频算法识别,无需地感即可工作 ◆ 车辆出入数据存储归档 ◆ 车牌号码自动比对功能,通过数据库的查询,对车牌号码进行比对,分类处理 ◆ 支持临时计费车,月租车,储值车,免费车四类车 ◆ 车牌查询:可进行包括: A)按出入时间查询;B)按出入地点查询;C)按车辆车牌号查询等各种查询条件的模糊查询 ◆ 车流统计功能:对任意时段任意方向出入车辆进行统计,生成统计报表 ◆ 打印数据清单或查询结果清单 ◆ 可外输出语音及LED信息显示屏(此项选配) ◆ 车牌自动识别算法作为应用系统的前端,后端需要一个车辆管理系统及数据库支持,以有效地利用和体现车牌识别的功能,发挥其在车辆管理系统的巨大作用。 中心管理系统: ◆ 车场管理-包含车场名称定义,车位数目管理,车场编号。可增加,修改 ◆ 用户管理-包含操作员权限管理,用户ID。可增加,修改 ◆ 系统密码修改,数据库连接设置等 ◆ 车辆管理包含三块:1、内部车辆授权2、内部车辆充值延期3、内部车辆注销。 ◆ 报表查询包含:1、授权报表2、车主报表3、充值报表4、金额报表5、收费报表6、出入报表7、出入详情报表8、车场状态 ◆ 支持黑名单、白名单功能 ◆ 支持中央收费 |
