名称:一体水控系统

                我公司经过广泛的市场调研和深度分析,经过长时间的大量的实践和努力自主开发了智能IC卡水控系统,并在社会上广泛使用。此产品的推出可让用户按管理需求实现个性化用水,给水资源管理者提供了科学有效的解决方案,时同也是为国家能源节约提供新的思路。我公司研制的感应式IC卡节能控制系统不仅能达到节约用水/用电,同时能达到提高效率、合理收费、科学管理、信息共享的目的。深受广大用户的欢迎。同时,可以为当今能源节约提供一种新的思路,为资源合理利用提供了可能。
               选择使用我公司生产的IC卡控水收费系统,可通过计量或计时模式的科学收费,科学有效的控制用水,可节约用水80%左右,避免了无谓的浪费;同时使用者合理、精确的收费,解决了现金收费带来的管理漏洞和诸多不便问题,避免了使用澡票带来的繁琐和一张澡票洗半天的浪费现象。使用者持卡洗澡,绝对的实行了谁用水谁付费,用多少付多少合理收费的原则,合理公平分配了用水,养成使用者勤俭节约的习惯,减轻了合作单位或后勤部门的经济负担。同时由于本系统的搭建,为今后实行一卡通平台系统搭建了网络平台,可实现一卡通名数据的统一管理和信息共享,使得管理更加科学化,精细化、集中化,彻底改变了单位后勤部门管理混乱、数据资源统计繁琐,管理落后、信息化资源分散的旧局面,为科学、有效化、智能化、信息化大数据的管理奠定了基础,大大提高了使用单位的管理效率和提升了单位信息智能化管理的形象和档次。

一、智能水控系统应用领域:
1、

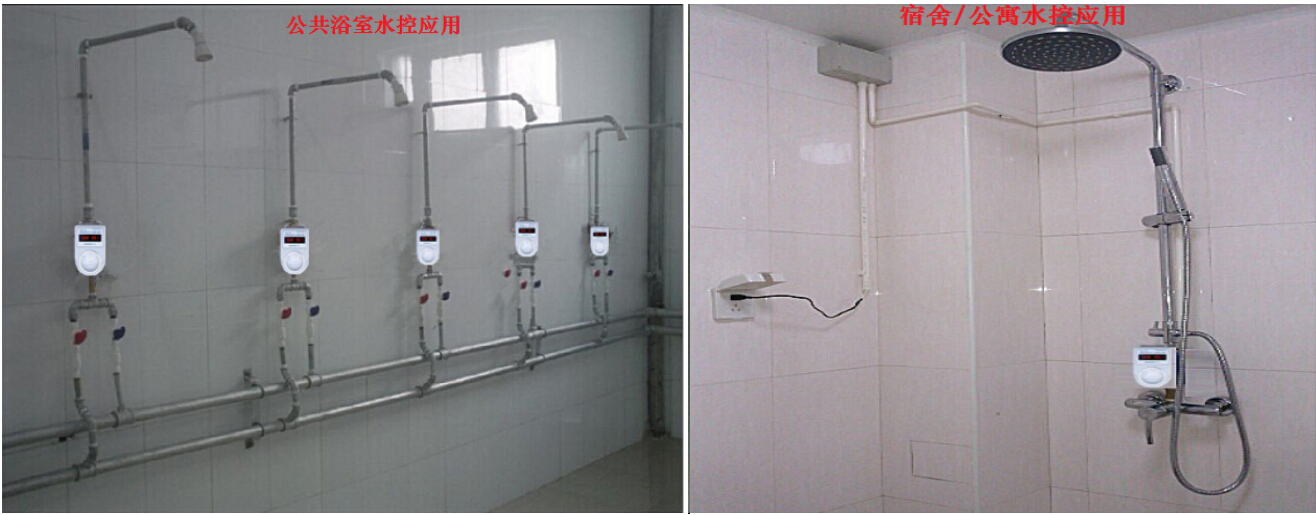

宿舍和澡堂淋浴收费控制:充分控制在浴室内节约水、电资源和能源。
2、适用于开水房:水电/热的收费控制
3、自助饮水机:对于自助式户外饮水机的用水控制和收费。
4、洗衣房收费:依据使用水、电量不同进行不同的收费。
5、绿化控制:定时浇灌,定时关闭,农业灌溉、绿化浇水、电等对于合情合理的浇地以防资源浪费。
6、工业用水、电、暧气供应控制等各种小额消费应用场所。
二、系统的主要组成部分
系统主要组成:系统管理中心、设备及附件、 用户IC卡片
系统管理中心硬件构成: 服务器/PC主机、读写器/授权加密机、配套管理软件、
设备附件主要构成:一体水控机(附件:电源);分体水控机(附件:电源、电磁阀、计流量时所配套流量表)
用户卡片:Mifare one射频感应IC卡,有密码相同时才能对卡片进行读写,IC卡事先经过授权加密处理。
1)一体计量水控机(适用于澡堂、公寓、家庭、商务楼、直饮水等使用场合)

◆ 产品特点
外观设计弧形流线型时尚设计,内部结构科学合理,用户使用体验度更佳。
一表多卡,一个水表支持多种用户卡使用。
独特扣费精确到厘,扣费更精确,更准确。
异常干扰自动关阀功能:遇外界强磁干扰时,自动关阀。
一体化及防水设计(内置电磁阀),电路部分全防水设计.具有防拆卸标记,非法拆卸有迹可寻.使产品更直观明了施工简单更易于维护。
防盗水设计,彻底解决IC卡分体设备易被盗水现象,从而更有力的保障学校和承包商的合法利益
采用计时和计量方式扣费,可以对费率进行灵活设置,符合各种需求。
采用电子钱包方式,仅记录消费总额,免去帐目核对的烦恼,采用采集卡即可提取消费累计数据,无须复杂联网,减少施工量。
异常情况保护功能:用水状态时,发生异常情况,水表退出用水状态,停止扣费,保护用户利益。
安装更简单,接线更方便。
使用简易式发卡充值设备,无须电脑管理,使安装更简单便捷。

2)一体计量水控系统架构示意图:

三、水控系统使用流程 :

四、系统日常使用流程及原理说明:
1、消费者将已发行且充值的用户卡插入智能水控器上, 智能水控器则自动判断该卡是否为有合法效卡、是否在规定使用次数范围内、是否在规定时间内。若卡合法有效,并且有储值金额,则允许使用该节能水控器。若为非法卡和无效卡则报警,且不允许使用该节能控制器。
2、消费者需要用水时,只需把卡放入IC卡卡槽,则控水装置立即放水,计费开始,同时从钱包中扣款。智能水控器显示消费金额。
3、使用完毕,消费者将用户卡从智能水控器里抽出,则控水装置立即断水,计费和扣款均停止。
4、如果用户卡中小钱包内储值金额已扣完,则控水装置立即断水,计费和扣款均停止。必须转存储值金额到小钱包后方可继续使用。
5、管理者可通过管理软件或采集卡采集节能控制器内的收费数据。用户卡发卡、充值、挂失、换卡、回收等卡片管理由服务管理中心统一处理

五、水控电源-------(集中式供电选用)

• 直流输出电压:12V;      • 输出电压容差:±1%;
• 额定输出电流:30A;      • 输出电流范围:0-30A;
• 纹波及噪音:150mV;     • 进线稳定度:±0.5%;
• 负载稳定度:±0.5%;      • 直流输出功率:360W;
• 效率:74%;                    • 直流电压可调范围:10-13.2V;
• 输入电压范围:90~132VAC/180~264VAC BY SWITCH 47~63Hz;248~370VDC;输入电流:6.5A/115V 4A/230V;• 冲击电流:25A/115V 50A/230V;
• 漏电流:<1mA/240VAC;
• 过载保护:无,交流开关恢复;
• 过电压保护:13.8-16.2V;
• 温度系数:±0.03%℃(0-50℃);
• 冲击电流:冷启动电流35A/115V 60A/230V;•过载保护:105-135%,交流开关恢复

六、系统软件特点:
             本软件是在 Microsoft Windows环境下开发,采用了图形界面显示和鼠标的操作方式,SQLSERVER 2005以上数据库支持,性能稳定,同时提供良好的在线帮助信息。
丰富的功能:本系统的设计是建立在充分理解业务需求的基础之上的,合理的分配用户的业务功能及操作流程,功能丰富强大。
灵活方便:系统软件操作人性化,为用户提供了灵活的管理方式。
操作界面:进入管理软件系统会出现导航操作界面,操作提示更加人性化。
数据共享:与消费和其他一卡通子系统共用一个数据库,属于一卡通子系统之一,真正实现数据资源共享。

七、施工安装注意事项:
1、水路的要求
1.1、主管道
※ 主管道的直径应能保证各个水龙头供水正常
※ 主管道需要安装过滤器
1.2、支管路
※ 出水口水平方向预留4分(内管直径15mm)接口。
※ 在安装水控器之前,应用水冲净管道内的杂物,以免堵塞阀门。
※ 管道得安装回水系统,避免支管有冷水。
2、电路部分要求
※ 电源为12V直流供电
※ 对应每个出水口上方,在距地面2.5M或以上的位置留标准位置,并有线管到控制器。
3、每台智能水控机安装时互相间隔距离至少大于30CM,以免引起智能卡读写干扰。
4、智能水控机应避免直接安装在金属板或金属物体上,也不要用金属外壳将其罩上,以免影响智能卡的正常使用。
5、智能水控机的电源线区分正负,红色为正、黑色为负,接线时注意正负极性不能接反。
6、线路铺设首先要考虑安全,要不容易被破坏。
7、所布导线两端应标记编号,并做《线端标号表》,配线时应避免导线有中间接头。
8、所有线路都应穿防火PVC管,设备进线部分或天花板走线可用防火PVC软管,采用PVC管布线尤其在室外时管的接头要用PVC胶胶好,以防水蒸汽。
9、预埋管道时,不能有少于90°的弯,转弯半径应大于管径两倍,建筑体内预埋要弯少,并远离墙表安装区。
10、暗装时直管每35米内要装1个接线盒,每20米有一个弯时需装1个接线盒,每15米2个弯时需装1个接线盒,每3个弯时必需装1个接线盒。
11、智能水控机独立供电时每台热水表取电点应安装五孔(或两孔)电源插座或电源开关,便于供电及检修。
12、采用集中供电方式进行供电时(例如30A),使用的电源线线径应不小于2.5平方毫米,每条总线总长度不大于30米,终端设备总数不大于25台,确保设备正常供电。
