型号： LDR-BL101
智能IC卡控制电梯管理系统由安装在电梯轿厢内的IC卡控制器、读卡器、安装在管理中心的IC卡发卡系统、电梯的使用人员持有的IC卡组成；在电梯的轿厢内设置读卡器，电梯的使用人员刷卡后，电梯可以开放对IC卡预先设定楼层的轿内指令，提供给使用者登记；无卡或者卡未授权的楼层，则不能登记，开放的公共区域则无须IC卡登记，可以限制无关人员进入IC卡权限区域。
IC卡发卡中心对每一张IC卡进行权限设定后，发出的卡才可以使用，不同的卡可以设置不同的权限，对应不同的使用人员(如按次使用卡、时间段使用卡、单层卡、多层卡、全通卡)；管理者持有的管理IC卡通常设置成可以使用电梯的全部权限；对于丢失的卡，IC卡发卡中心可以挂失，对丢失的IC卡禁用，阻止非法持有者继续使用。智能IC卡控制电梯管理系统在电梯处于消防、检修等特殊状态时自动退出管理，也可以通过手动开关退出管理，电梯可以实现无IC卡登记，方便电梯在特殊情况下使用。智能IC卡控制电梯管理系统加强了传统安全管理系统中管理的薄弱一面，极大地提高了楼宇的安全等级。
一、系统运行后对物业管理带来的好处：
协助收取物业费
管理系统可对IC卡使用次数或使用时段做出限定，方便管理人员收费。管理人员可以根据自己的要求对卡中的次数或时段进行累加或不累加。另外，电梯IC卡安全管理系统通过向卡内充值，实现先交费后使用，并在刷卡的同时扣除相应的单次乘梯费，可增加收费透明度并提高收费率。
电梯IC卡的使用可以和收缴物业费挂钩，对于不按时交纳物业费的业主，对其电梯IC卡不予充值，使其无法正常使用电梯，促使其交齐物业费；通过安装使用电梯IC卡安全管理系统可以有效规避不正当或不按相关要求使用电梯的情况， 优化了管理，节约了人力物力财力。让社区安全更上一层楼
1、IC卡系统不但有效控制了外来人员的随意出入，而且在软件中还可以清楚地记录何人、何时使用哪部电梯到达哪个楼层的细节，为发生和避免治安案件或其它事件提供线索，降低发案率，使居民安全更有保障，如：非法分子想去十楼，即便进入了电梯也无法操作。
2、可有效避免楼内丢失财物现象，而安装了IC卡系统后，限制了人员进出的随意性，可大大改善这种状况，增强业主居住环境的安全性。节能降耗，减少物业支出
1、电费：由于有效地限制了无权乘梯人员乘梯，降低电梯使用频率，可以******限度地节省电费开支。可有效杜绝闲杂人员频繁呼按电梯，最终达到节能的目的。
3、维修保养费：由于大大降低了电梯的运行次数，可有效延长电梯易损件的平时更换周期。减少日常维护开支；电梯的大修费用大约在3-4万元左右，原本５年就需要大修的电梯，这样可有效延长至７－８年再大修。同比可节约大修费用2万元左右，延长大修周期。
4、人工费：由于加装系统后用户乘梯的有序性增强，大大降低了楼内的环境污染，减轻了保洁人员的劳动强度和保安人员的巡查次数以及收费人员的工作强度，从而使降低管理成本。
二、系统组成
系统由硬件和软件二大部分组成。硬件主要由主控制器、扩展板、读卡器、读卡天线、电源、写卡器、IC卡片等组成内呼控制系统，软件包括下位机运行控制软件、上位机写卡授权软件。当系统需要实现远程监视时硬件应增加终端监视电脑。
三、技术参数
◆ 输入电压：DC9—36V 输入电流：<300mA（不加扩展板）
◆ 手动、消防端口输入电压：DC12-24V 内呼主控板输出点：16路
◆ 扩展输出点：40路 输出点特性：开关量输出
◆ 存储温度：-20-70摄氏度 刷卡操作时间：<100ms
◆ 232通讯距离：<10m(屏蔽线) 485通讯距离：<1200m(屏蔽双绞线)
◆ 扩展总线******长度：<2m 存储历史刷卡记录：最多500条（循环存储）
◆ 存储卡容量：6900张 最多梯号255
◆ 使用温度：-10-60摄氏度，工作环境湿度为RH 30% ~ 95%不结露
四、系统原理图

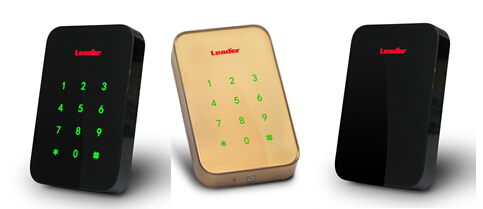

五、梯控读卡器
读卡器
功能介绍
此设备用来读取用户的卡片信息，安装在电梯的面板内，嵌入式安装，安装时需要电梯内选面板上开方形口，开孔尺寸：75mm×75mm。
技术参数
• 外观：外盖为超薄纯平一体化流行时尚元素设计，特殊材质，超质感外观，高端大气上档次；(颜色可选）
• 读卡类型：支持13.56MHz-ME/CPU卡/125KHZ-EM读卡；(可选型）
• 按键类型：全触控按键（防干扰、防乱触控设计；上电彩光透衬），防尘、防水结构设计，适合各类复杂环境；（非按键型可选）
• 安全性：外盖一体化设计，双层防水规划，可使用较为恶劣环境，86暗盒结构固定；
• 经典元素：logo依据控制要求显示可变彩光，同时作为指示灯操作可显示不同颜色，上电后按键和指示灯同时彩光透衬；
• 工作电压：DC9～16V；
• 工作电流：≤100mA；
• 工作环境 ：-15℃～75℃；
• 感应距离： 5～15CM；
• 输出格式： Wiegand26/34；
• 材质：特殊塑胶材质，超质感体现；
• 外观尺寸：113mm*75mm*16mm。
◆ 备注：读卡器安装在电梯内按键旁， 共四芯线，分别是12V电源（2芯），信号线（2芯）该四根线通过一根RVV4×1.0控制线连接到轿箱顶部的控制内
六、梯控发卡器
功能介绍
此设备放在管理中心与用户计算机连接，用此设备连接软件实现对所有卡的读取发放。
技术参数
◆ 工作电压：DC 5V 静态工作电流： <10mA
◆ 动态工作电流： <50mA 工作环境： 温度-40℃～70℃，
◆ 主机寿命： >10年 接口类型： USB
◆ 湿度0～90%不结露 响应时间:< 0.2秒
◆ 抗静电干扰：15KV
◆ 尺寸规格：长113mm ×宽83mm ×高24mm
软件说明
1、用户管理模块
采用模块化结构设计、各模块结构清晰、功能相对独立；用户管理模块主要提供用户资料管理、用户卡片管理、用户资料查看等功能。
各模块功能如下：
◆ 用户资料管理：完成用户资料增加、电梯楼层使用权限设定/修改、用户资料修改、用户卡片发行等功能；
◆ 用户卡片管理：完成用户卡片挂失、终止、补发等功能；
◆ 用户详细资料查看：可查看用户的详细信息，个人信息及楼层使用权限信息等；
◆ 具有管理人员的管理模块。
2、联机通讯模块
◆ 联机通讯模块主要提供对电梯控制终端各项参数管理等功能。
◆ 黑名单管理：当卡片丢失后，只要做一张同卡号补卡，到相应电梯主控读卡区一刷，丢失卡片在此台电梯上即无法使用。
◆ 获取使用记录：可从控制终端中获取各梯的使用情况。
3、查询管理模块
◆ 查询管理模块主要提供查看用户详细资料、相关楼层权限，查询用户持卡通行记录及电梯终端状态等功能。
◆ 条件灵活，其结果可生成报表。
4、报表管理模块
报表管理模块主要提供用户资料报表、卡片发行报表、卡片挂失报表、卡片终止报表、通行记录报表等功能。
5、系统管理模块
◆ 系统管理模块主要提供系统参数设置，楼层控制表设定，管理卡、操作员卡个人密码修改及IC卡检测、清空，数据库备份、清空等功能。
◆ 数据库清空：可清空系统中的临时和系统测试数据，以保证系统正常交付使用时的系统的完整及数据库的清晰。
|
