名称:TCP/IP四门单向门禁控制器

型号: LDR-AV104IP

         工业级四门单向门禁控制器,为主流的门禁主控设备。采用先进的ARM平台设计方案,该设备核心芯片和主CPU采用纯进口器件;防冲突、抗干扰设计原理,采用高标准贴片元器件生产制作,适合各种复杂环境,系统稳定性、安全性、可靠性更高;系统功能强大,几乎含盖市场上门禁需求的所有功能,广泛应用于监狱、看守所、银行金库、储蓄所、军队、公安、政府机关、智能建筑大厦、办公写字楼、高档小区、别墅、大专院校、企事业单位、工矿企业等场所。

系统功能简述:
本系统为真正网络版门禁系统,整个系统只要一个服务器,只需安装一个数据库便可,管理端无须安装。
本系统可有效解决人员轮班,三班倒、运转型、复杂型控制的实际需求,可实现按星期、按任意天数时段规律排列的控制模式, 非常符合单位或机构对进出门复杂规律的控制要求 。
真正100M通讯速率,系统通讯速率快,采用高速的TCP/IP协议(局域网)接口,可跨网关运行,支持VPN、广域网,具有通讯速率快、抗干扰性强、稳定性强等特点。
通讯接口:具有RS485、TCP/IP、无线4G、无线Wifi等接口(依据型号选型,特殊需求可定制)。
支持脱机和联机两种使用功能,集成度高,控制板直接集成了扩展输入和输出,无需外接扩展板,客户投资一步到位,更高程度满足了用户对产品使用安全性和扩展性需求。
操作简单易上手,调试安装便捷,具有安装调试模式,方便不同用户群体安装使用。
与国际标准wiegand格式的各种类型的读卡器配套使用,可满足不同客户的实际需求。
门禁控制器允许接入wiegand格式读头1~4个,根据产品型号不同可接不同类别的读卡器或外出按钮 。
  整体系统规划的扩展性和外延性强,非常适合客户在不同阶段对系统扩展的需求。
支持识别读头类型:EM卡 、Mifare1卡、CPU卡、HID卡、兼容Wiegand26/34的指纹、手机、二代身份 证、面部识别读卡器等市面主流的识别读头。
该门禁控制系统同时完全兼容我公司生产的联网型门禁一体机控制系统,可在同一网络平台下使用同一个数据库进行混合使用;满足用户对同一现场不同应用规划的实际要求。
自主知识产权,可提供开放式的二次开发通讯协议,大大方便了系统集成的需求。
安全性特征:
外观结构设计时按工业级科学化规划,整体系统设计的抗干扰性强,有效杜绝了系统在运行过程中的干扰隐患;
系统所有接口均采用TVS瞬态电压抑制器,能有效保护接口电路,抑制雷电、静电、以及各种意外原因在线路上所产生的浪涌电压和瞬态过压;
继电器所有触点均有触点保护器,确保继电器在长时间频繁动作下不会损坏触点;
提供数据库的数据备份,以防数据库被损坏后能尽可能减小数据损失;
权限操作控制:本系统针对操作用户具有严格的权限操作控制,不同的操作用户操作等级和范围各不相同,
 可以限制到界面的某个细小功能,大大提高了系统操作的安全性。

主要技术参数:

★ 四门单向控制管理
★ 主机应具有丰富的通讯接口、控制接口及拓展接口:TCP/IP接口1个;可接入最多读卡器数量4个,其中2个RS485读卡器和2个wiegand读卡器;报警输入接口4个;事件输入接口4个;门磁输入接口4个;开门按钮接口4个;电锁输出接口4个;报警输出接口8个。
★ 控制器应能同时接入RS485和wiegand接口的读卡器,能通过RS485接口连接读卡器组成环网,实现环路检测和冗余功能。
★ 控制器应能对门的开启方式,卡的各种使用权限进行组合设置,实现不同场景的权限管理,故支持首卡开门、多重卡认证开门功能、卡+密码开门、多重卡+中心远程开门功能、多重卡+超级密码、超级权限卡开门、中心远程开门、支持身份证刷卡开门、支持银行卡、公交卡开门等功能。
★ 控制器应具有消防联动功能,当检测到消防信号后,可以自动打开门锁。
★ 控制器具有大容量存储能力,应最多支持8万卡片管理和8万事件记录存储。
★ 控制器应支持普通卡/残疾人卡/黑名单/巡更卡/来宾卡/胁迫卡/超级卡等多种卡片类型。
★ 控制器应具有应急响应功能,可应急开启和应急复位。
★ 控制器支持IC/ID卡、NFC手机卡、手机2.4G卡刷卡、HID卡/CPU卡等卡类刷卡开门,同时控制器支持刷卡、指纹、人脸、二维码等识别设备的接入和验证控制管理。
★ 控制器同时支持脱机防潜回和联网防潜回(防跟随)两种功能。
★ 具有批量下传和增量下传,支持多种识别控制模式(刷卡、指纹、人脸、二维码等)数据信息同时下传控制管理,系统支持跨网段自动搜索和直接设置控制器信息功能。
★ 开门延时时间:0~255秒可调。
★ 控制器应具防区报警功能,能够支持联动报警输出和区域报警管理。
★ 门的控制模式可依据门的时段规律自行切换,每天可设置不同时段,可按天循环控制管理,人员可按日期、星期、按任意天数时段规律排列的控制模式管理,控制模式可依据门和人的时段规律自行规律切换
★ 控制器支持在线升级功能。
★ 控制器支持选配备用电源接入,可内置蓄电池(选配),当主机电源切断后,设备应能自动切换到蓄电池供电,使用主电源时应能自动给蓄电池充电。
★ 控制器应具有手动或自动校时功能,支持总控制台对门图标进行按需任意拖动排列保存功能,实现对门状态的实时查看和管理功能,支持控制器的门的群组管理功能。
★支持不低于支持9路视频接入画面在系统中的显示,视频画面可放大缩小显示
★ 系统平台应具有视频联动报警功能,并可实时查看监控视频画面和抓拍照片,可根据进、出开关门和预警源实现联动点输出管理,支持视频拍照、视频录像、语音播放等辅助管理;
★ 控制器支持脱机记录保持功能和记录储存空间不足警告功能,断电后数据可以永久保存。

★ 系统主要操作响应时间应小于2S,电控锁响应时间应小于等于1S,报警响应时间应小于等于1S。
★ 系统支持重复读取/指纹/人脸识别的间隔时间控制管理,避免个人重复或误操作,可有效解决人员拥堵识别的现场问题。
★ 支持强制开门报警、门开超时报警、胁迫开门报警、非法卡报警、密码错误报警、人员超员报警等管理功能
★ 控制板直接集成了扩展输入和输出管理功能。
★ ARM平台设计,核心芯片和主CPU采用纯进口器件,防冲突、抗干扰设计原理,采用高标准贴片元器件生产制作
★ 控制器具有支持脱机和联机两种功能。
★ 输出参数:继电器开关(继电器所有触点均有触点保护器,确保继电器在长时间频繁动作下不会损坏触点)。
★ 工作电压:DC12V,功耗:<3W ;运行温度:-15℃~+75℃,运行湿度:(10~90)%RH,无冷凝。
★ 停电保护措施:高速闪存设计,永不丢失;
★ 系统所有接口均采用TVS瞬态电压抑制器,能有效保护接口电路,抑制雷电、静电、以及各种意外原因在线路上所产生的浪涌电压和瞬态过压;
★ 最大联网数:不限,
★ 读卡器到控制器的距离:100米内
◆ 需提供立德尔公安部出具的检测报告。
◆ 需提供立德尔的一种支持多类识别设备接入的门禁控制器设备的实用新型专利证书
◆ 需提供立德尔门禁盒外观专利证书
◆ 需提供立德尔CE和FCC证书

系统架构示意图:

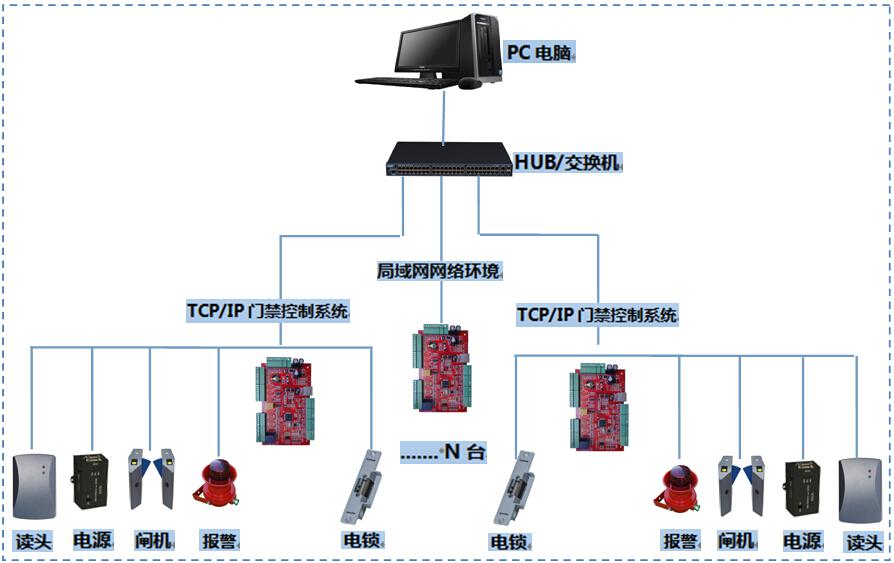

TCP/IP局域网系统图
        适用于单位控制场所比较集中,要求统一管理,对性能要求较高,还具有通安装更简单、讯速度快、系统抗干扰性强、联网数量不限等优点,属于当前普及性的主流型应用架构,特别适合内部具有原有局域网络,无须重复布线的中大性用户选用,只要内部具有局域网网络,通过一定的权限设置,任意一台电脑都可以实现对控制器进行管理,实现单位内部统一的局域网管理。


Intranet企业内部网系统图:
       本系统可通过充分利用企业内部网络资源,实现企业内部网跨地域的集中式的统一管理系统管理,适用于单位地点分散在各个地区,但是单位内部拥有自己的企业网络,如 网络带宽超过几十兆,可以实现总部对分部的管理,也可依据设定的管理权限实现分部的自行管理。并能够实现门禁数据的共享。例如:在某一地域内中的大型连锁企业对各个下属分支机构通过内部网组建的门禁系统的统一化管理。

Internet互联网系统图
       适用于分支机构分布在各地,总部可通过互联网对各地的分支机构的门禁进行集中式的统一管理,通过一定的权限设置,有权限的人员到任何一个公司所属地方都可实现对门禁控制;由总公司集中统一管理,特别适用于例如:电信等行业的无人值守基站的管理。

门禁系统与闸机联动控制系统架构解决方案图
       门禁读卡器通过数据线与门禁主控制器相连并输出Wiegand信号,门禁主控制器再与闸机通过数据线连接,刷卡者在门禁读卡器刷卡后,主控制器判断是否为有效卡,如为有效卡,门禁主控制器输出开关信号,接收到有效信号后闸机直接驱动放行(闸机具有输出开关信号功能),否则报警。

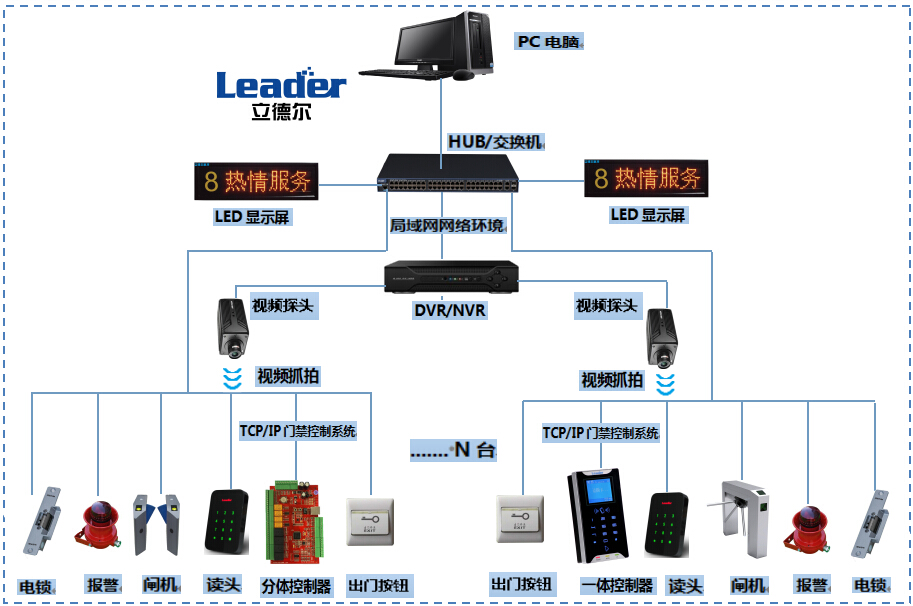

安防视频联动架构解决方案图(门禁/考勤+DVR(视屏)+通道闸机+LED显示屏联动控制)(适用于工地管理)
      门禁读卡器、电锁、闸机、报警等设备与局域网门禁控制器相相连接;局域网门禁控制通过企业网/校园网/专用网通道的交换机/HUB与电脑/工作站相连;监控视频探头通过视频线与硬盘录像机(DVR)直接连接,硬盘录像机(DVR)通过交换机/HUB与电脑/工作站相连接,同时LED显示屏直接通过交换机/HUB与电脑/工作站相连 ; 当人员在门禁读头刷卡后,刷卡信息直接通过门禁控制器传输至电脑,电脑直接发送指令至DVR驱动探头拍照,将该拍照图片信息再直接通过网络传输至电脑保存,图片以文件的形式存储在电脑硬盘,通过硬盘录像机联动拍照功能可以实现远程监视人员的刷卡和记录刷卡时的图片,可将原始人员照片与当时刷卡照片同时显示,便于管理人员进行图片对比和问题分析,同时便于日后问题的追溯和日常监管工作。(拍照保存完全区别于其他产品的截图保存,抓拍保存信息更加完整,完全提升门禁的安全级别,可有效杜绝代打卡现象)。
